事 業 内 容
・プリント基板設計

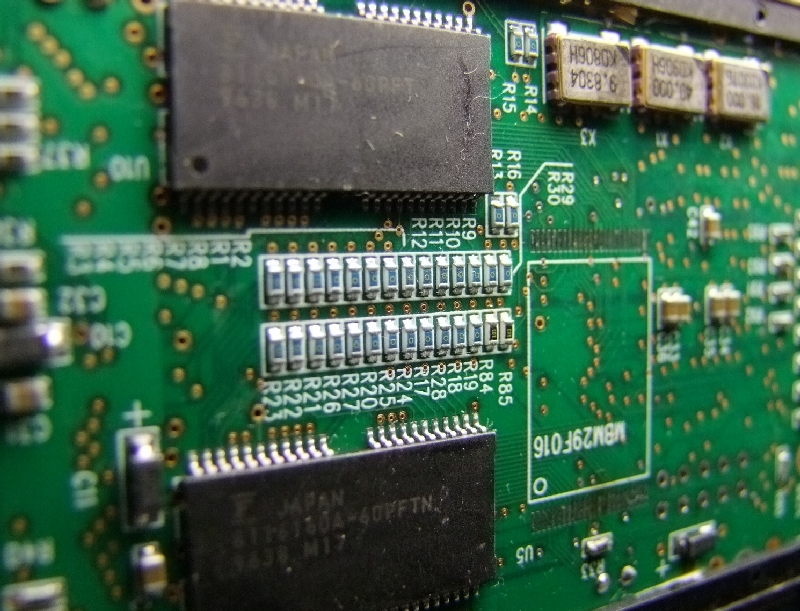

高速画像処理基板(18層板)弊社は電子機器産業と共に、プリント基板設計を20年以上続けて参りました。
低、高周波のアナログ回路、高速デジタル回路、各電源回路等、それぞれの得意分野を持った設計者が揃っており(協力会社を含む)、ハイパフォーマンスな基板設計の実績を誇っております。
それぞれ、回路特性を考慮した設計を心掛けています。
また、「小回りの利く会社」が弊社の売りの1つになっており、開発担当者様のツールの1つと考えて頂ければ幸いです。

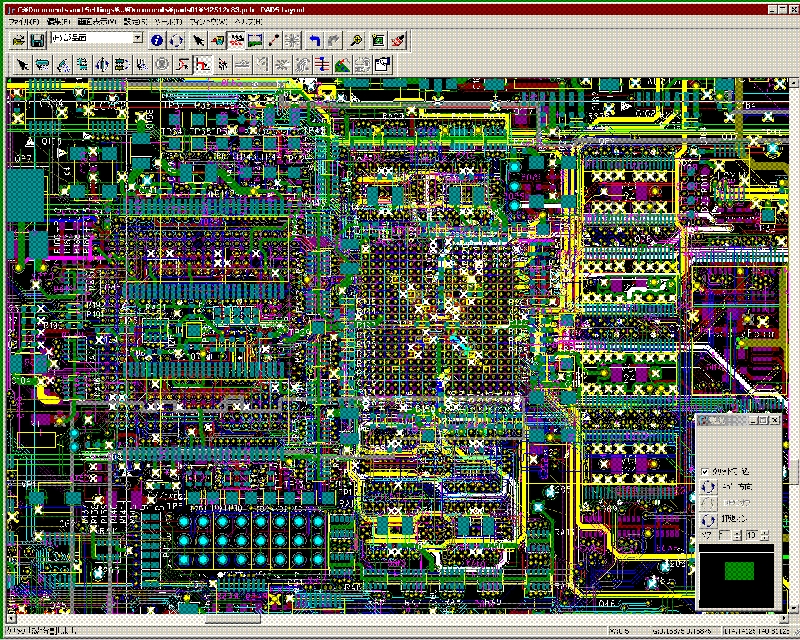

使用CAD PADS Layout
詳細はお問い合せ下さい。

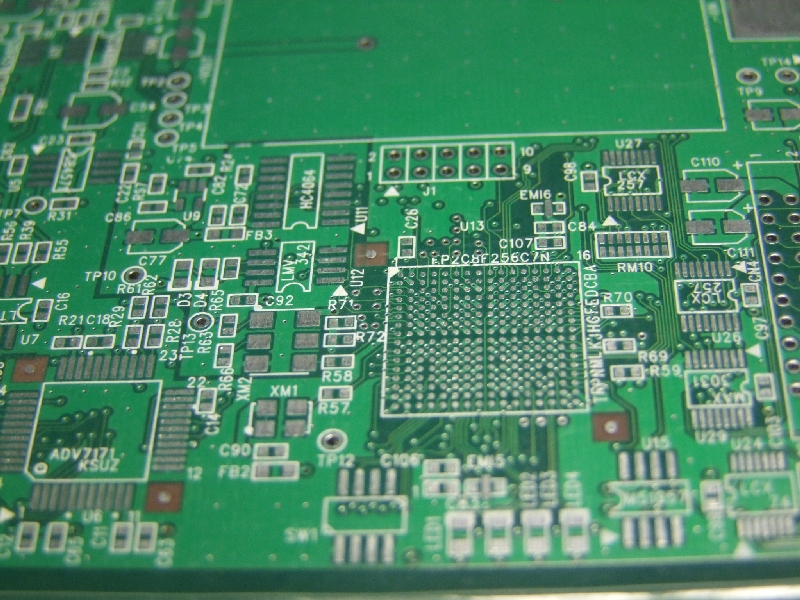

・基板製造
片面~多層板を実験、試作用等の1枚から
製品レベルの量産まで幅広い対応が可能です。
ブラインドVIA(BVH/IVH)、ビルドアップ基板
インピーダンス制御基板、フレキ基板
その他、特殊基板など。
標準基板作成納期(実働)
2層板 ~3日 特急 1.5日
4層板 ~5日 特急 2日
6層板 ~6日 特急 3日
詳細はお問い合せ下さい。
・トータルソリューション
また基板設計だけに留まらず、基板設計~基板製作~部品実装~組配までを高品質、短納期、低コストでお客様のご要望にお応えしております。
それは協力会社との強力な連携により各工程を、最適な組み合わせで進める事により、お客様のご予算、納期をより短縮する事が可能となっております。
基板製造では、片面~多層板を実験、試作用等の1枚から製品レベルの量産まで幅広い対応が可能です。
詳細はお問い合せ下さい。
